Как устроены инженерные системы футбольного стадиона: от газона до VIP-лож

Инженерные системы футбольного стадиона: от полива поля до комфорта болельщиков

Лига чемпионов — одно из самых значимых событий в мире футбола и самый престижный клубный турнир Европы. Она привлекает миллионы болельщиков, влияет на развитие футбольных клубов и задаёт высокий уровень требований не только к командам, но и к инфраструктуре стадионов.

Турнир существует с 1955 года и за это время неоднократно менялся: обновлялся формат, расширялся состав участников, росли требования к организации матчей. Но неизменным остаётся главное — ревущие трибуны, две соперничающие команды и особая атмосфера, ради которой футбол любят во всём мире.

Футбольный стадион — это место, где кипят страсти, рождаются драмы и триумфы, а каждая деталь влияет на впечатление зрителей и качество игры. При этом арена, дарящая болельщикам эмоции, сама требует постоянного ухода, технического обслуживания, модернизации и серьёзных инвестиций.

Одним из ключевых элементов стадиона является футбольное поле. Именно газон принимает на себя основную нагрузку во время матчей и тренировок, поэтому он должен сохранять ровность, плотность, упругость и презентабельный внешний вид. Особенно это важно перед крупными международными турнирами, где требования к качеству поля максимально высоки.

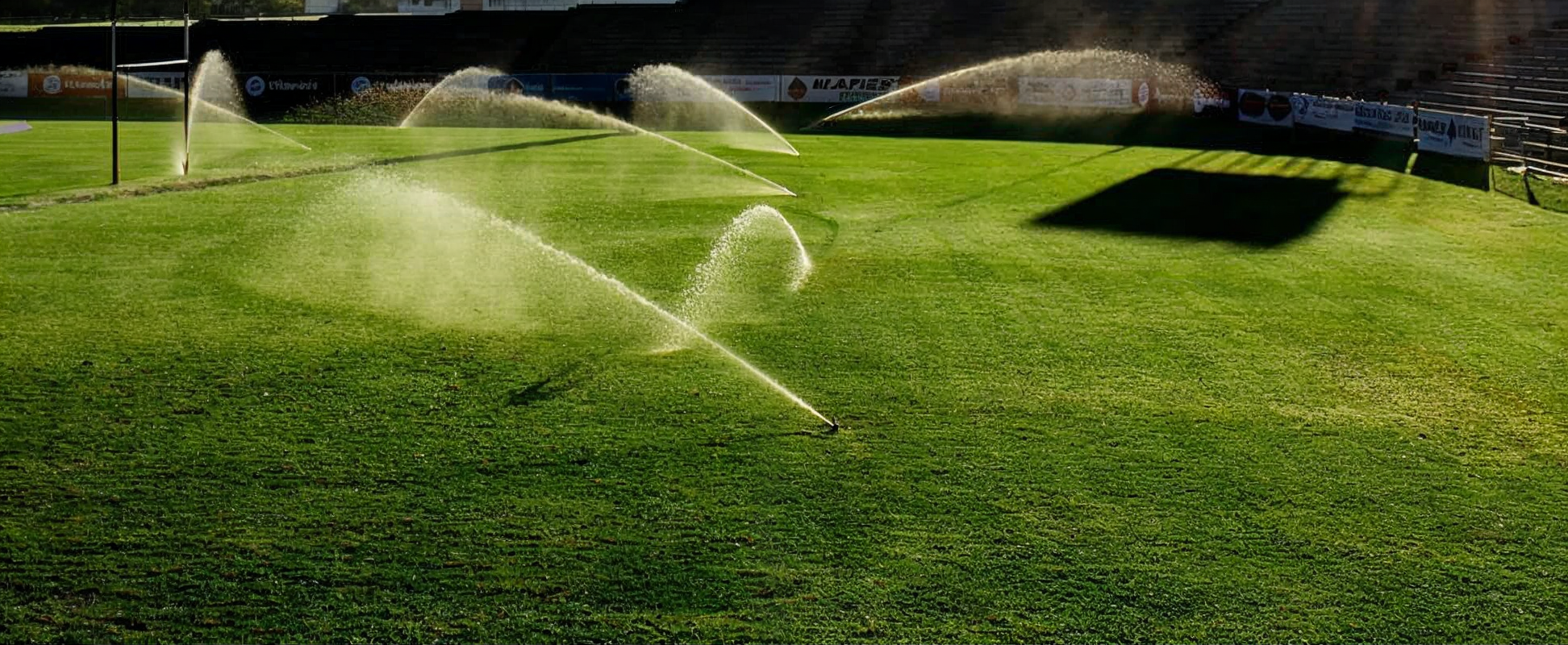

Одним из эффективных способов поддержания оптимального состояния газона является система полива футбольного поля. Она обеспечивает необходимый уровень влажности, помогает травяному покрытию быстрее восстанавливаться после игр и создаёт комфортные условия для проведения матчей.

Система полива футбольного поля выполняет несколько ключевых задач:

• Обеспечивает необходимый уровень влажности для роста травы и её восстановления после игр;
• Равномерно распределяет воду по всей площади поля, исключая зоны пересушивания или переувлажнения;
• Позволяет контролировать влажность почвы и предотвращать заболачивание;
• Помогает поддерживать оптимальные игровые характеристики газона с учётом его типа — натурального или искусственного;
• Снижает затраты на обслуживание за счёт автоматического режима работы, экономии воды, электроэнергии и трудовых ресурсов.

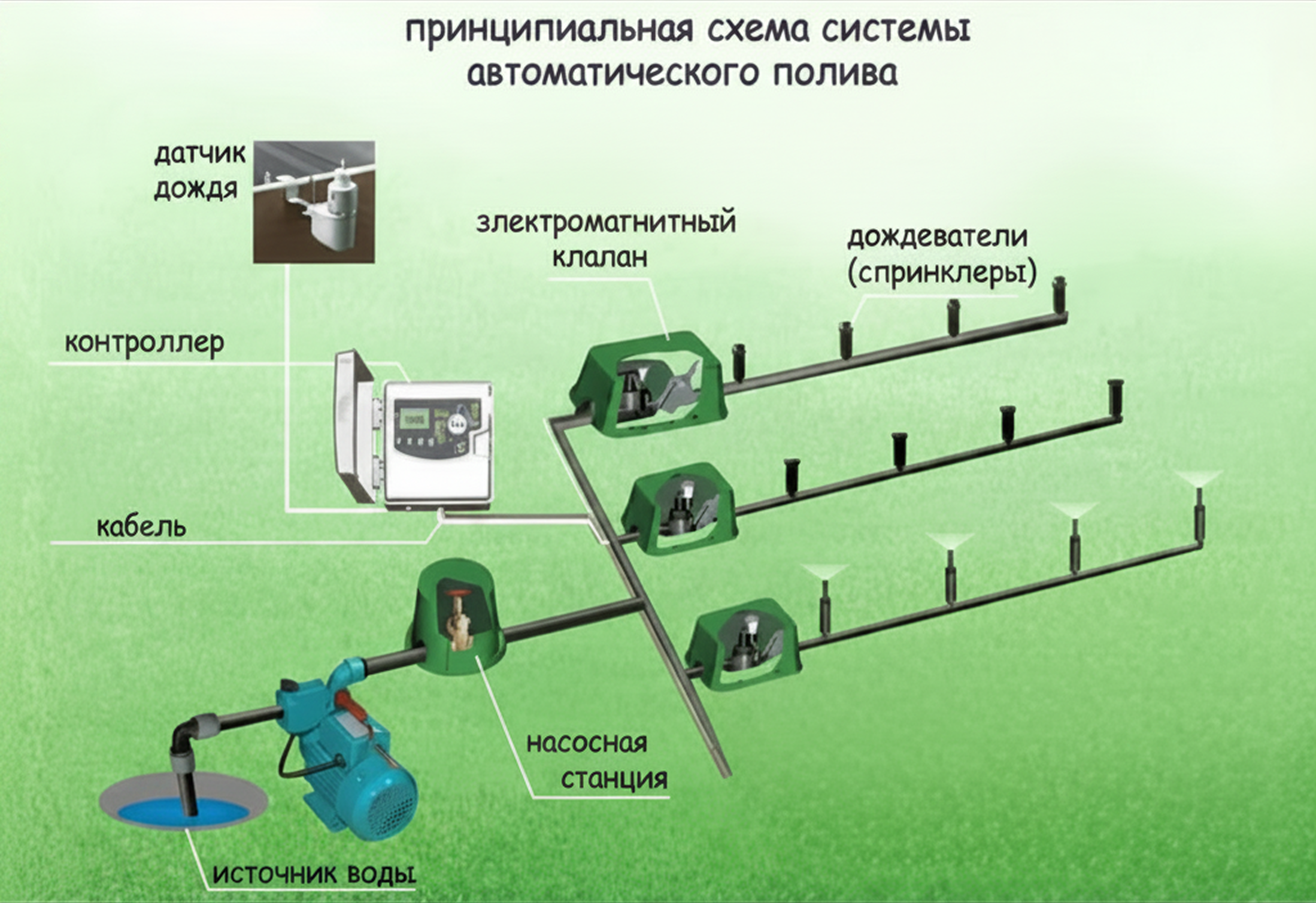

Автоматическая система полива представляет собой комплекс инженерного оборудования, объединённого в единую систему и управляемого с помощью контроллера, датчиков и исполнительных устройств.

«Сердцем» такой системы является насос или насосная станция, которые подают воду из источника водоснабжения в трубопроводную сеть. «Мозгом» системы выступает контроллер: он получает сигналы от датчиков дождя, влажности воздуха и грунта, после чего включает или отключает насосное оборудование, а также управляет электромагнитными клапанами.

Электромагнитные клапаны являются одним из основных элементов системы. Они устанавливаются на отдельные линии полива и открываются или закрываются по сигналу от пульта управления. Дополнительными, но не менее важными компонентами являются фильтры для очистки воды, обратные клапаны для предотвращения обратного потока, накопительный резервуар и спринклеры — разбрызгиватели, которые равномерно распределяют воду по поверхности поля.

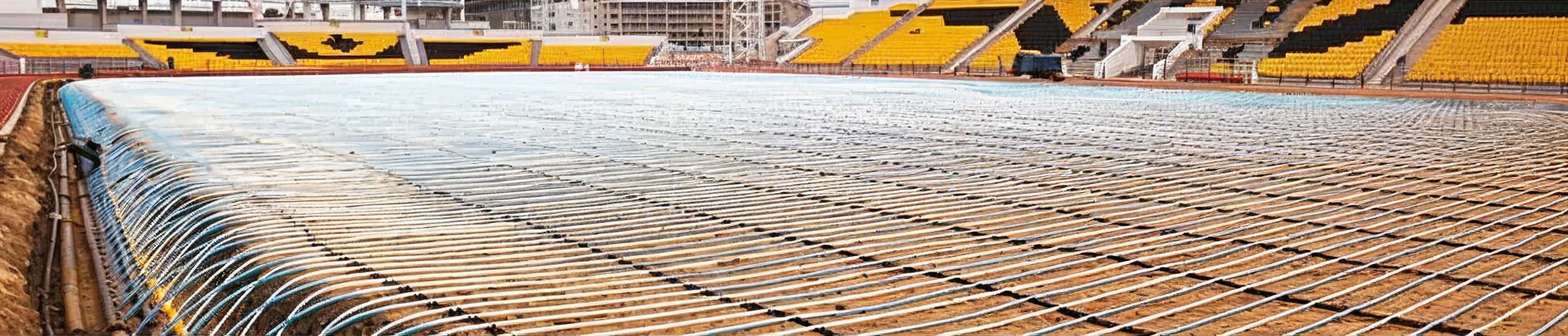

Однако для поддержания футбольного поля в рабочем состоянии одного полива недостаточно. Важную роль играет и уход за газоном в межсезонье, особенно в странах с холодным климатом. Для этого применяются системы подогрева футбольных полей.

Системы подогрева необходимы для круглогодичной эксплуатации спортивных площадок, сохранения игровых характеристик покрытия и создания стабильных условий для тренировок и матчей независимо от погодных условий.

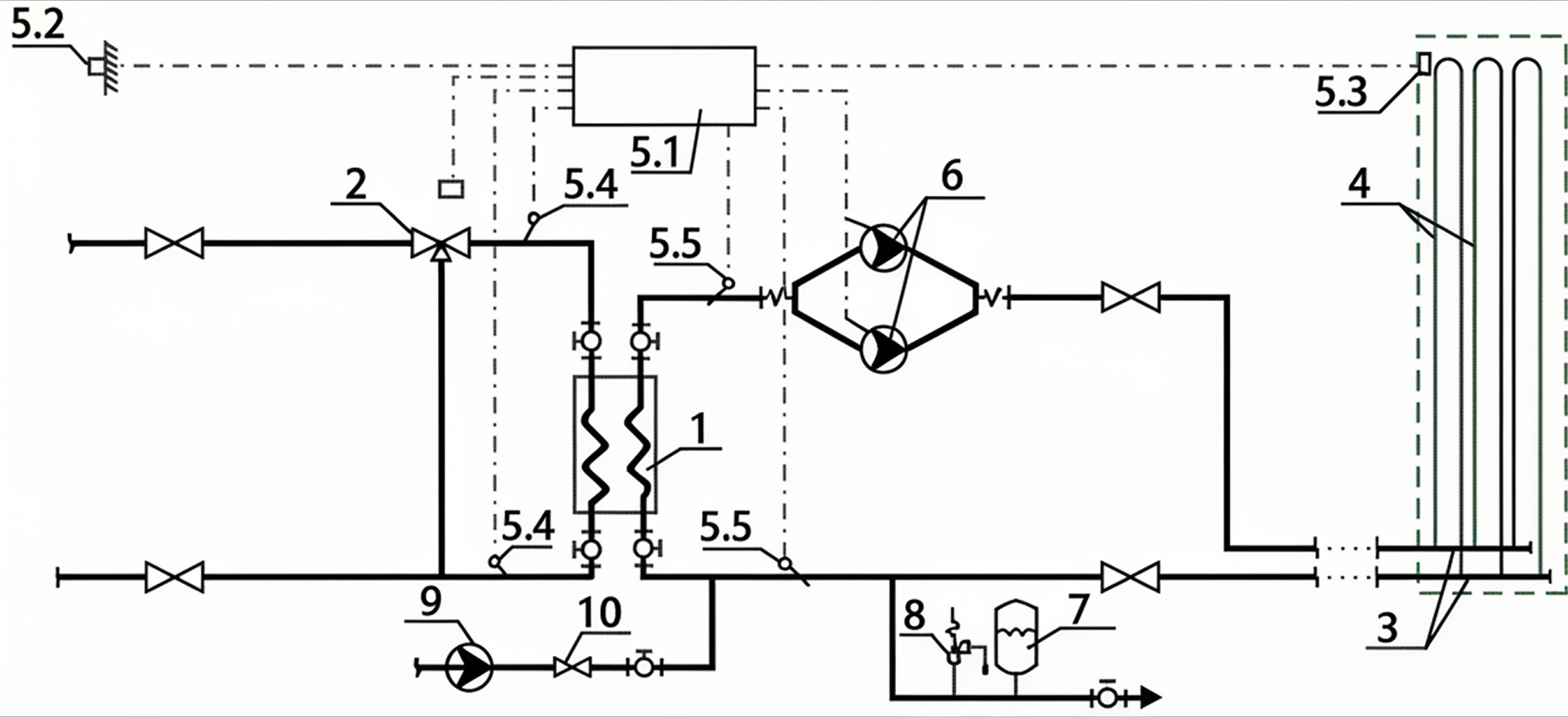

Принципиальная схема системы подогрева футбольного поля включает следующие элементы:

1 — пластинчатый теплообменник;

2 — трёхходовой клапан с электроприводом;

3 — коллекторы;

4 — трубопроводы подогрева;

5 — блок автоматического управления:

5.1 — электронный регулятор;

5.2 — датчик температуры наружного воздуха;

5.3 — датчик температуры грунта;

5.4 — датчики температуры воды;

5.5 — датчики температуры раствора этиленгликоля;

6 — сдвоенный насос, включающий рабочий и резервный агрегаты;

7 — мембранный расширительный бак;

8 — предохранительный клапан;

9 — насос для заполнения системы раствором этиленгликоля;

10 — обратный клапан.

Если рассмотреть такую схему подробнее, можно заметить, что она во многом напоминает схему теплового пункта. Принцип работы системы подогрева поля действительно схож с работой БТП или ИТП: тепло передаётся через теплообменник, а вместо отопительных приборов теплоноситель направляется в трубопроводы, расположенные под газоном.

В системе также есть «мозг» — главный контроллер. Он получает сигналы от датчиков наружного воздуха, температуры грунта и теплоносителя, после чего управляет основными элементами системы. Контроллер регулирует работу электропривода трёхходового клапана, который обеспечивает подмешивание горячего теплоносителя при снижении температуры этиленгликоля в контуре подогрева поля.

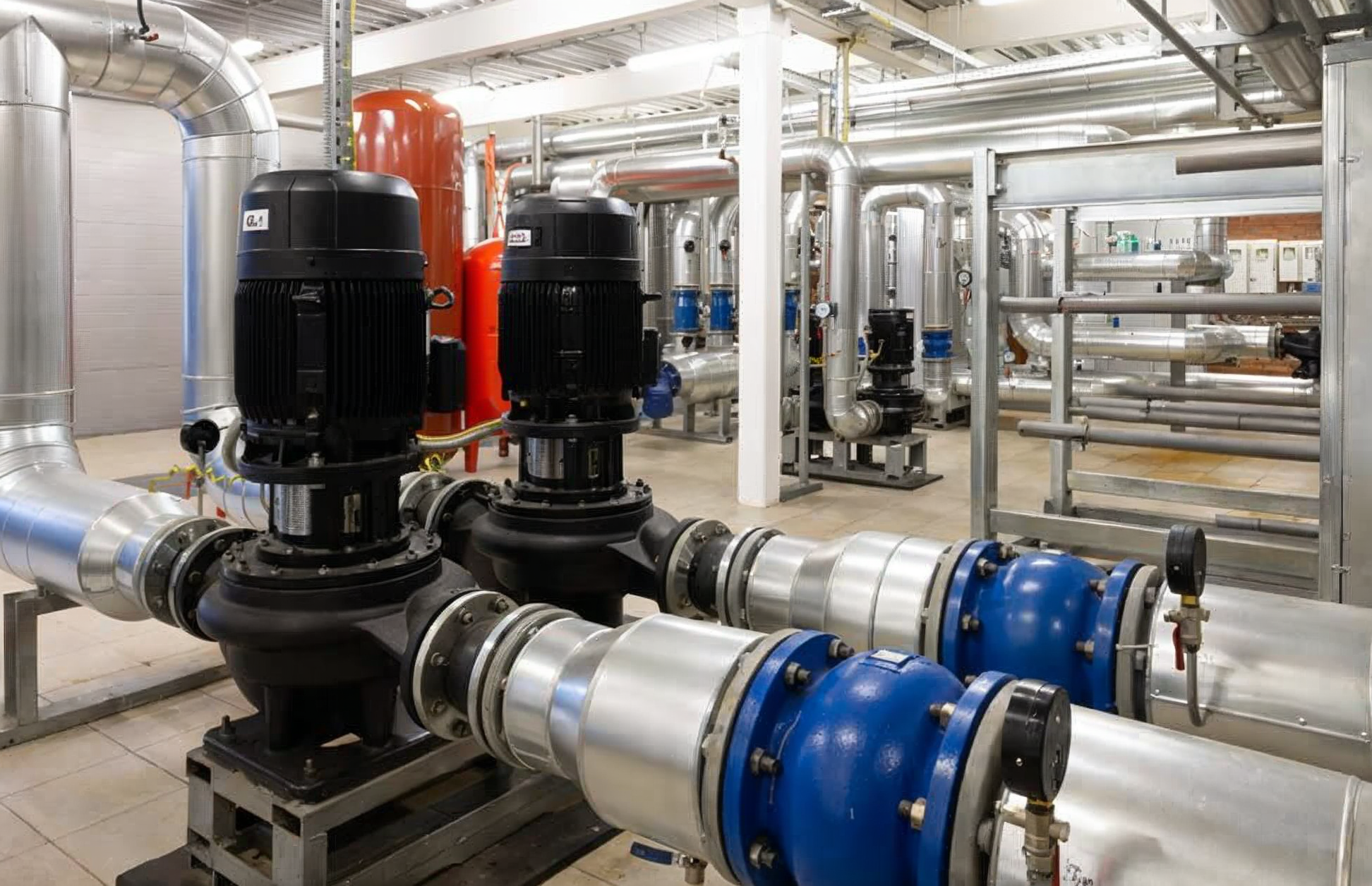

Также контроллер управляет циркуляционными насосами. Как правило, используется рабочий и резервный насос. Практичным и удобным решением является применение одного сдвоенного насоса, который выполняет те же функции, но упрощает монтаж и обслуживание системы. Кроме того, в состав оборудования может входить подпиточный насос, предназначенный для подкачки этиленгликоля в контур при снижении давления или возможных утечках.

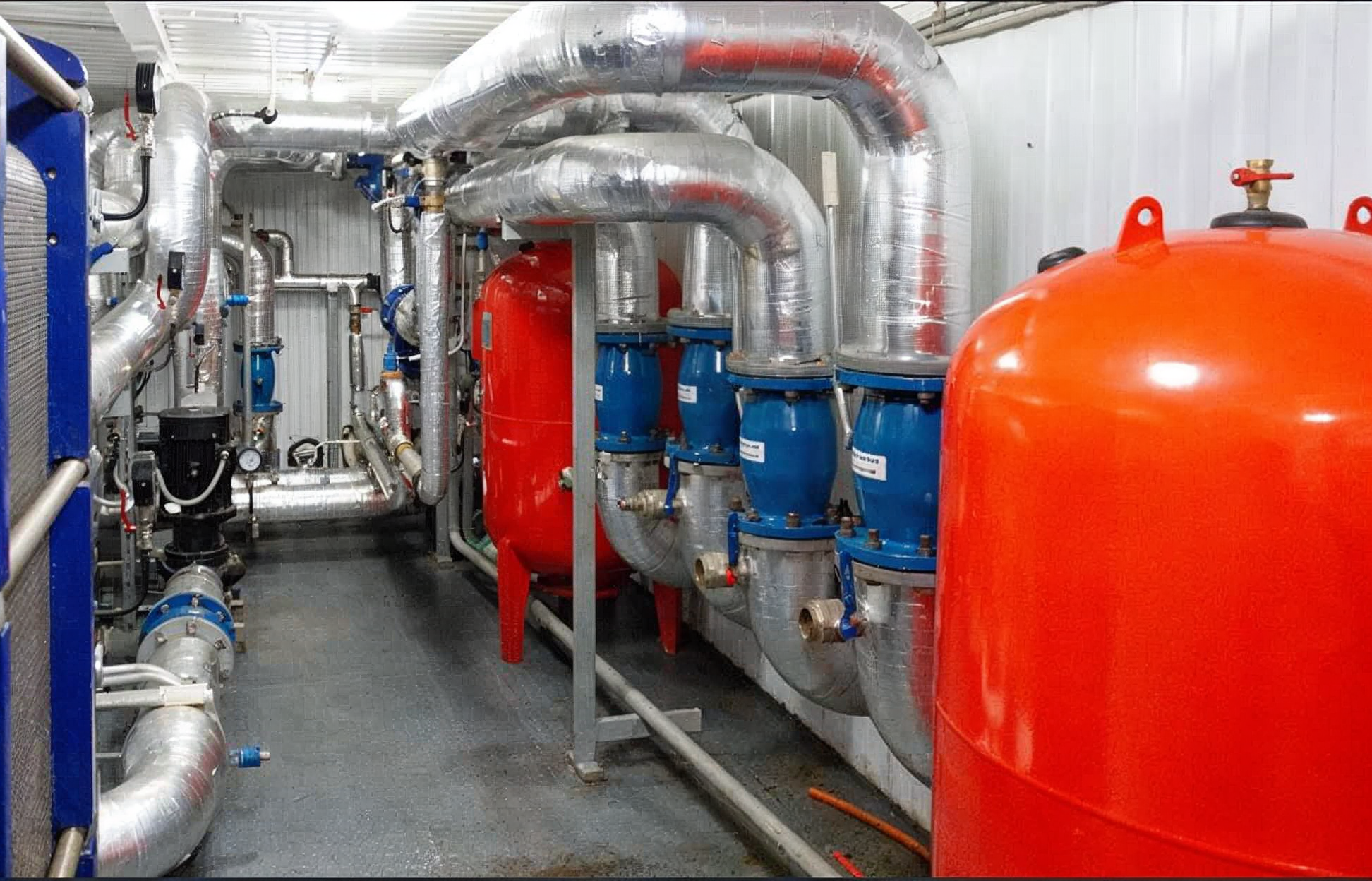

«Сердцем» системы подогрева является теплообменник, чаще всего пластинчатый разборный. Именно в нём происходит передача тепла от теплосети к контуру трубопроводов, расположенных под футбольным полем.

К вспомогательным, но необходимым элементам системы относятся запорная арматура — шаровые краны, задвижки, вентили, сетчатые фильтры, обратные клапаны, мембранные расширительные баки, контрольно-измерительные приборы и другое оборудование. Каждый из этих элементов выполняет свою функцию и обеспечивает стабильную, безопасную и эффективную работу всей системы.

Однако футбольный стадион — это не только поле. Другие зоны арены также требуют оснащения инженерными коммуникациями.

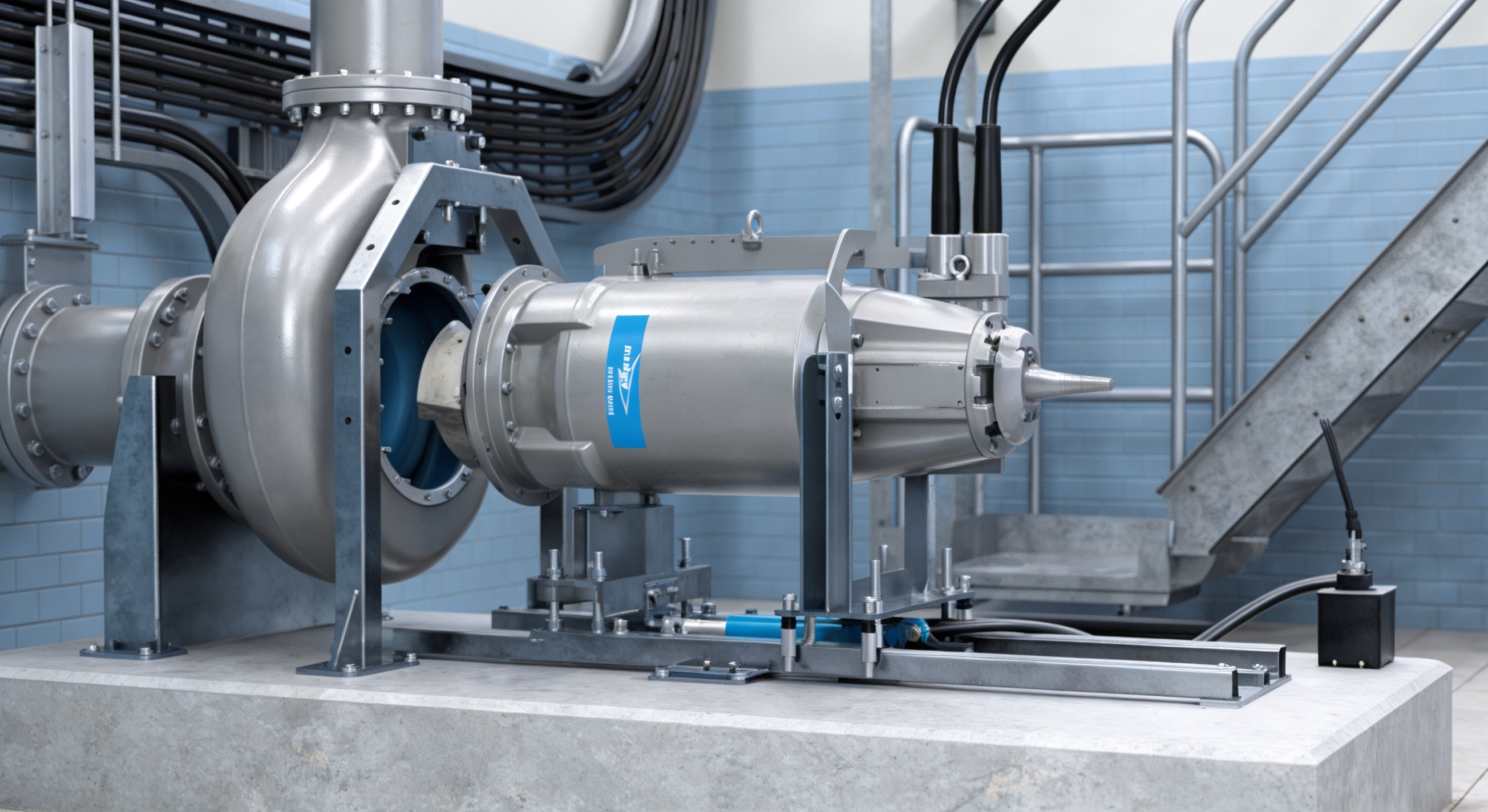

Во время проведения матчей необходимо обеспечить комфортные условия для футболистов, персонала и болельщиков. Для этого на стадионе должны бесперебойно работать системы водоснабжения, водоотведения и горячего водоснабжения. Станции повышения давления обеспечивают подачу чистой воды с необходимым напором, а канализационные насосные установки справляются с большим объёмом сточных вод. При этом принципиальная схема контура горячего водоснабжения во многом схожа со схемой подогрева и включает аналогичные элементы инженерного оборудования.

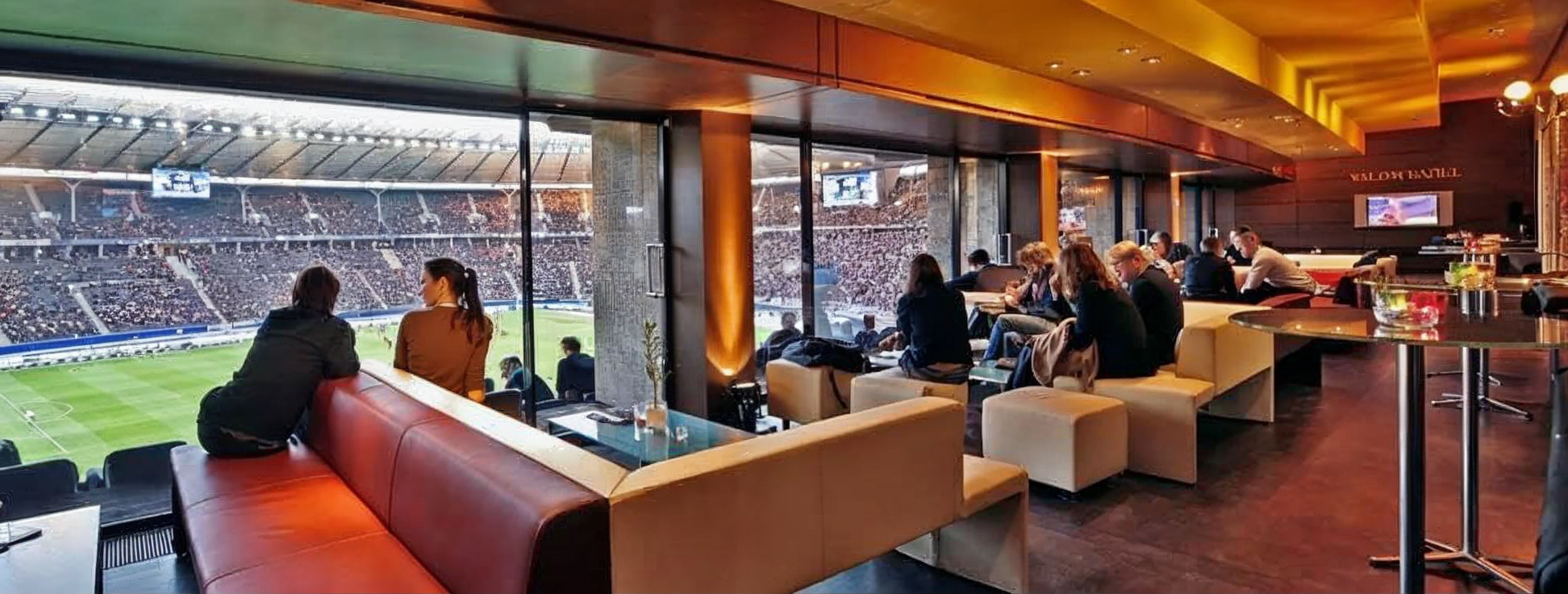

Отдельного внимания заслуживают VIP-ложи, предусмотренные на современных футбольных аренах для наиболее важных и требовательных гостей. Для комфортного пребывания в таких помещениях проектируются системы кондиционирования, которые поддерживают заданную температуру и создают благоприятный микроклимат во время матчей.

На стадионах чаще всего применяются две основные системы кондиционирования: система «чиллер-фанкойл» и VRF-система. Они выполняют одну общую задачу — поддерживают комфортную температуру, но отличаются принципом работы, конструкцией и используемым теплоносителем.

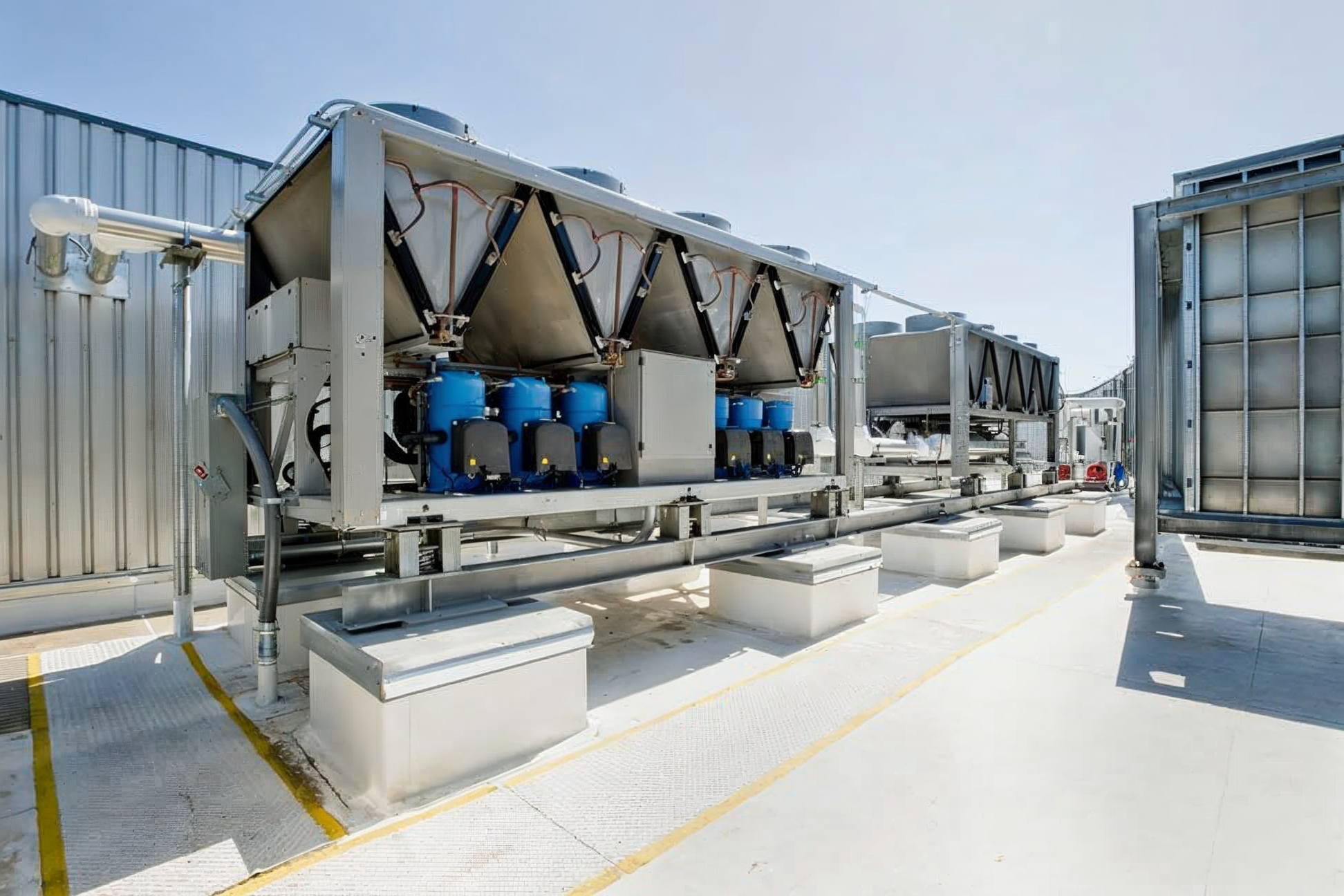

Система «чиллер-фанкойл» — это централизованная система кондиционирования, в которой в качестве промежуточного теплоносителя используется вода или водно-гликолевый раствор. Чиллер охлаждает или нагревает жидкость, после чего она циркулирует по трубопроводам к фанкойлам — внутренним блокам, передающим холод или тепло в помещение.

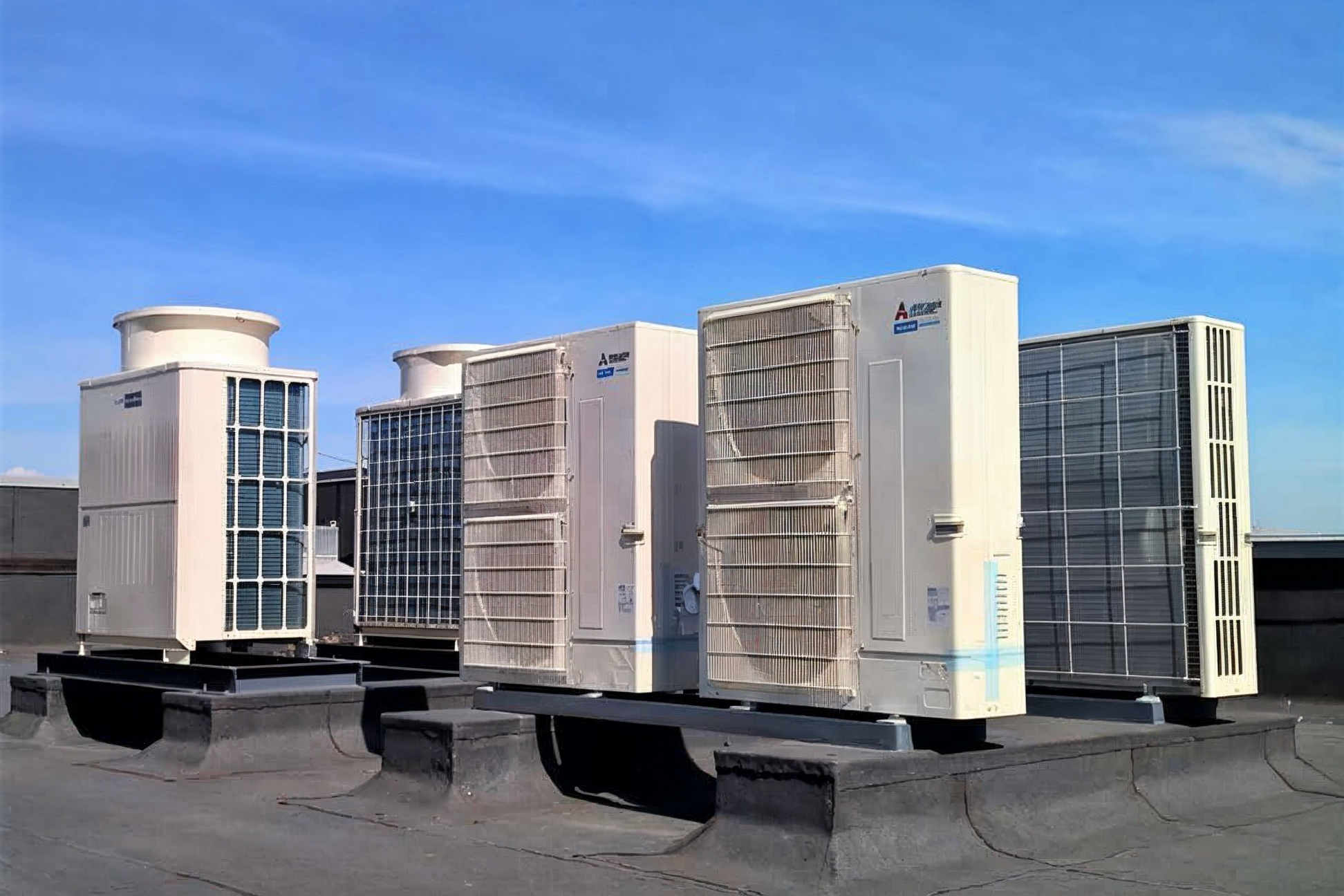

VRF-система, или Variable Refrigerant Flow, — это мультизональная система кондиционирования с переменным потоком хладагента. В ней используется фреон, а наружный блок регулирует количество подаваемого хладагента в зависимости от нагрузки каждого внутреннего блока. При охлаждении хладагент испаряется в теплообменнике внутреннего блока и поглощает тепло из помещения, а при нагреве — отдаёт его.

Выбор между VRF-системой и системой «чиллер-фанкойл» зависит от особенностей проекта, площади объекта, требований к энергоэффективности, гибкости управления и условий эксплуатации. Обе системы позволяют поддерживать комфортный микроклимат и обеспечивать высокий уровень удобства для гостей стадиона.

Футбольный стадион — это большой живой механизм, в котором объединяются архитектура, спорт, инженерия и технологии. Полив и подогрев футбольного поля, системы водоснабжения, канализации, горячего водоснабжения и кондиционирования — всё это работает незаметно для зрителя, но напрямую влияет на качество матча и комфорт пребывания на арене.

Грамотное проектирование, правильный подбор оборудования и профессиональная реализация инженерных решений позволяют стадиону функционировать как единый организм. Именно благодаря этому болельщики могут полностью погрузиться в атмосферу футбола и получить те самые эмоции, ради которых они приходят на трибуны.
