Обратные клапаны. Виды и область применения

Обратные клапаны

Обратные клапаны – это тип трубопроводной арматуры, который предназначен для недопущения изменения направления потока рабочей среды в различных технологических системах. Другими словами, обратные клапаны пропускают жидкость (газ) в одном направлении и предотвращают её движение в противоположном.

Обратные клапаны являются автоматическим устройством, то есть находятся в работе постоянно и не требуют механического воздействия извне, только своевременного техобслуживания.

Основные функции обратных клапанов:

• защита от проникновения в системы трубопроводов воздушных масс;
• защита от гидроударов;
• ограничение утечек рабочей среды;
• снижение риска разгерметизации соединений;
• предотвращение противотока и смешивания сред в системах с несколькими источниками питания.

Обратные клапаны являются неотъемлемым элементом многих технологических процессов и применяются в самых различных секторах коммунального хозяйства и отраслях промышленности, таких как очистные сооружения, нефтегазовое дело, пищевая и фармацевтическая отрасль, системы водоснабжения и отопления и многое другое.

Самым основным критерием, по которому можно классифицировать обратные клапаны, это тип (конструкция) запорного органа.

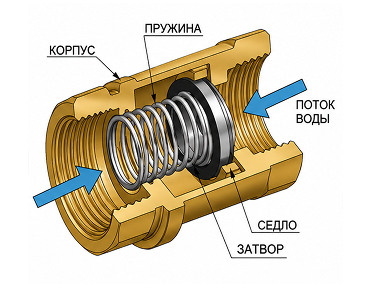

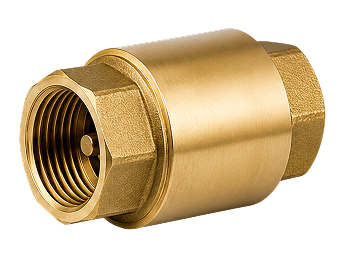

1. Пружинные обратные клапаны – это обратные клапаны, в которых запорный элемент представлен в виде седла, изготовленного из металла или пластика, на которое постоянно оказывает противодавление металлическая пружина. Жидкость в таких клапанах протекает вдоль оси движения пружины.

Наибольшее распространение пружинные обратные клапаны получили в системах частного водоснабжения и отопления из-за дешевизны и простоты конструкции, а также наличия в своих линейках клапанов с маленькими габаритами.

2. Подъёмные обратные клапаны – это обратные клапаны, по типу запорного элемента и принципу действия напоминают пружинные за исключением того, что их изготавливают преимущественно из стали и чугуна, а жидкость внутри них протекает не по прямой, а по зигзагообразной линии.

Подъёмные обратные клапаны повсеместно применяются в различных системах отопления, так как большинство линеек разных производителей этих клапанов способны выдерживать температуру до +300°С.

3. Поворотные обратные клапаны – в обиходе имеют другое название: «захлопка». Если внешне этот клапан можно спутать с подъёмным, то внутри имеются серьёзные различия в конструкции, так как запорный орган таких обратных клапанов представляет собой затвор типа диска, который закреплён на оси поворачивается под действием потока.

Поворотные обратные клапаны широко применяются в различных отраслях благодаря своей универсальности, надёжности и способности работать с средами, содержащими механические примеси или волокнистые включения.

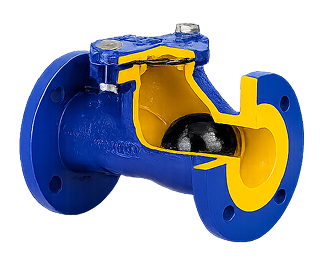

4. Шаровые обратные клапаны – исходя из названия, запорный элемент такого типа клапанов представляет собой шар, обеспечивающий герметичность прохода.

Шаровые обратные клапаны прекрасно подходят для систем канализации, так как обеспечивают высокую герметичность при работе с загрязнёнными средами, содержащими большое кол-во механических примесей и абразивных включений.

5. Двустворчатые обратные клапаны – запорный элемент такого типа клапанов состоит из двух полукруглых пластин, обычно изготовленных или из чугуна или из нержавеющей стали (в зависимости от того, насколько агрессивна рабочая среда).

Из-за своих маленьких габаритов и небольшого веса двустворчатые обратные клапаны максимально просты при монтаже и применяются в системах, где нет необходимости устойчивости к высоким температурам и другим тяжёлым условиям эксплуатации.

Обратные клапаны – один из важнейших элементов любой системы, поэтому его правильный выбор защитит систему от возможных неприятных ситуаций и поможет сэкономить материальные средства.
