Самовсасывающие поверхностные насосы — удобное и недорогое решение для водоснабжения, но у них есть одно важное ограничение: обычный самовсасывающий насос способен поднять воду с глубины не более 8–9 метров. Если зеркало воды в колодце или скважине находится ниже, стандартная схема водоснабжения перестаёт работать. Именно для таких случаев, когда жидкость находится на большой глубине от поверхности, созданы самовсасывающие насосы с внешним (выносным) эжектором — устройством, которое увеличивает глубину всасывания в разы, не требуя замены самого насоса.
В этой статье разберём, как работает внешний эжектор, какие задачи он решает и когда его применение оправдано.
Что такое внешний эжектор и как он работает
Эжектор — это устройство без движущихся частей, работающее на основе закона Бернулли. Поток воды, проходя через сужающееся сопло, резко увеличивает скорость, а давление в этом месте падает, создавая разрежение. Это разрежение и «подтягивает» воду из источника.

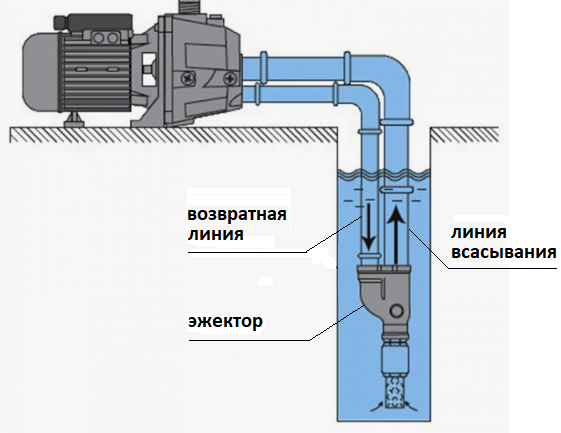

Рис.1 – Эжектор в системе водоснабжения

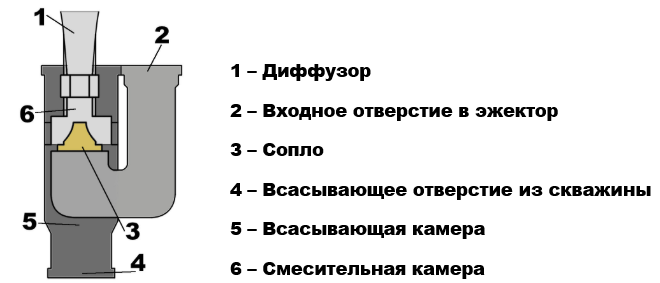

Рис.2 – Устройство эжектора
Стандартный принцип работы насосов со внешним эжектором выглядит следующим образом:
Вода поступает в эжектор по возвратной трубе от насоса, и проходя через сопло, ускоряется за счёт заужения, дополнительно создавая пониженное давление во всасывающей камере. Из-за разницы давлений во всасывающую камеру поступает вода из скважины. Вода из скважины и вода, поступаемая в эжектор по возвратной трубе, смешиваются между собой в камере после сопла, и втягиваются через диффузор в линию всасывания. Диффузор на выходе расширяется, поэтому скорость воды на линии всасывания падает, а давление растёт. Благодаря этому давлению вода с помощью насоса может подняться на поверхность, где частично распределяется дальше потребителю, а частично возвращаясь по возвратной трубе обратно в скважину, тем самым образуя замкнутый цикл.
В результате насос работает не «на сухую» попытку засосать воду с большой глубины, а получает уже сформированный поток под давлением.
Основные причины и цели применения насосов с внешним эжектором:
1) Подъём воды с глубины более 9 метров
Основное и самое очевидное назначение внешнего эжектора — преодоление ограничения по глубине всасывания. Если стандартный самовсасывающий насос может поднять воду максимум с 8–9 метров, то с выносным эжектором этот показатель увеличивается до 20, 30 и даже 45 метров в зависимости от модели.
Это открывает доступ к воде из:
• Глубоких колодцев, где уровень воды опустился ниже критической отметки.
• Скважин, не оборудованных погружным насосом (например, из-за малого диаметра или экономических соображений).
• Открытых водоёмов с большим перепадом высот между зеркалом воды и точкой установки насоса.
Например, для насосов Pedrollo серии JDW с внешним эжектором заявлена максимальная глубина всасывания до 45 метров.
2) Работа при низком уровне воды и сезонных колебаниях
В колодцах и неглубоких скважинах уровень воды может сильно меняться в зависимости от сезона. Если летом вода уходит на 10–12 метров, поверхностный насос без эжектора просто перестанет её доставать. Внешний эжектор, опущенный в воду, продолжает работать даже при значительном понижении уровня.
3) Мобильность и простота обслуживания
Так как насос находится на поверхности, доступ к нему легче, поэтому обслуживать и ремонтировать насос намного проще. Или при возникновении необходимости насос (насосную станцию) возможно перенести в другое место.
Ограничения и особенности насосов с внешним эжектором
Прежде чем выбирать насос с внешним эжектором, стоит учитывать несколько моментов:
1) Производительность снижается. Часть воды, которую поднимает насос, уходит обратно вниз на рециркуляцию. Поэтому при одинаковой мощности насоса с эжектором вы получите меньше воды на выходе, чем от насоса без эжектора при работе с малой глубины.
2) Требуется две трубы. Между насосом и эжектором прокладываются две линии: одна для подачи рабочей воды вниз, вторая для подъёма смешанного потока. Это усложняет монтаж и требует обсадной трубы достаточного диаметра (обычно от 4 дюймов).
3) Обязательна заливка перед пуском. Перед первым запуском необходимо заполнить водой корпус насоса и трубы, соединяющие его с эжектором. Без этого система не создаст разряжение.
4) Чувствительность к загрязнениям. Эжектор имеет узкое сопло, которое может забиваться песком или механическими примесями. Для работы с загрязнённой водой требуются специальные модели, предварительная фильтрация и обязательное применение сетчатого фильтра.
Вывод
Самовсасывающий насос с внешним эжектором — это не замена погружному насосу «вообще», а инструмент для конкретной задачи: когда нужно поднять воду с глубины более 9 метров, но по каким-то причинам нет возможности или желания использовать погружное оборудование. Он жертвует частью производительности ради глубины всасывания, но даёт то, чего не может дать обычный поверхностный насос — доступ к воде с 20, 30 и даже 45 метров.
Если ваш колодец или скважина имеет глубину до 8 метров — внешний эжектор не нужен, и вы сэкономите деньги и место, выбрав обычную самовсасывающую станцию. Если же вода ушла глубже — эжектор станет тем самым решением, которое позволит обойтись без дорогостоящего погружного насоса.
