Как работает предохранительный клапан и из чего он состоит

Предохранительный клапан: устройство и принцип работы

Предохранительный клапан — это элемент трубопроводной арматуры, предназначенный для защиты оборудования и трубопроводов от превышения допустимого давления. Его основная задача — предотвращение аварий и повреждений в промышленности и коммунальном хозяйстве.

Клапан автоматически срабатывает при достижении установленного давления: открывается, сбрасывает избыточную рабочую среду и после нормализации давления возвращается в исходное положение.

Конструкция предохранительного клапана

Рассмотрим устройство и принцип работы на примере пружинного предохранительного клапана АСТА П123.

Основными элементами клапана являются:

• верхняя крышка (поз. 1), в которой расположена верхняя часть штока (поз. 7);
• нижняя крышка (поз. 2), внутри которой находится пружина или пружинный задатчик (поз. 8);
• корпус клапана (поз. 3);
• направляющая система (поз. 6), обеспечивающая соосность движения штока;
• седло (поз. 4) и плунжер (поз. 5), выполняющие функцию запорных элементов между входным и сливным патрубками.

Некоторые модели дополнительно оснащаются рычагом подрыва для контрольной продувки клапана. Такая проверка позволяет убедиться в исправности оборудования и выявить возможные неисправности, например:

• прилипание запорного элемента к седлу;
• прикипание;
• замерзание механизма.

Однако ручную продувку не рекомендуется выполнять в следующих случаях:

• если рабочее давление в системе составляет менее 80 % от давления срабатывания клапана;
• при эксплуатации систем, транспортирующих агрессивные, токсичные или высокотемпературные среды.

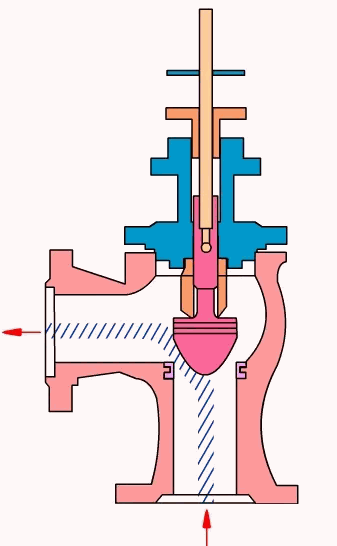

Принцип работы предохранительного клапана

Каждый предохранительный клапан имеет заданное давление срабатывания — значение, при котором начинается открытие клапана и сброс избыточного давления. Давление срабатывания может быть:

• установлено на заводе-изготовителе;
• настроено пользователем при помощи регулировочного винта в допустимом диапазоне.

В нормальном режиме пружина прижимает плунжер к седлу с усилием, соответствующим установленному давлению срабатывания, обеспечивая герметичность системы.

Когда давление рабочей среды превышает давление настройки примерно на 15–20 %, плунжер (золотник) поднимается вверх, открывая проход для сброса среды через выпускной патрубок.

После снижения давления в системе на 10–20 % ниже установленного значения пружина постепенно возвращает плунжер в исходное положение, снова герметично перекрывая проход. Данный процесс может многократно повторяться в циклическом режиме.

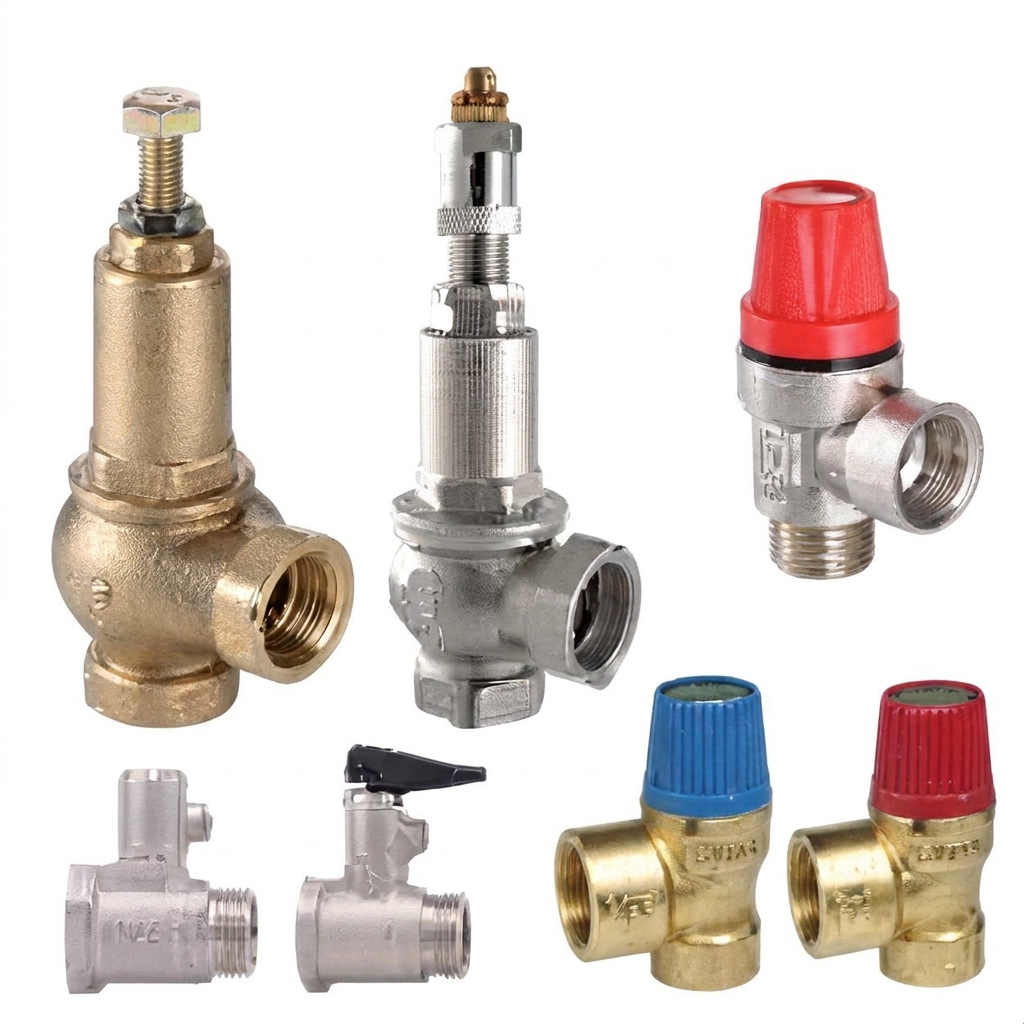

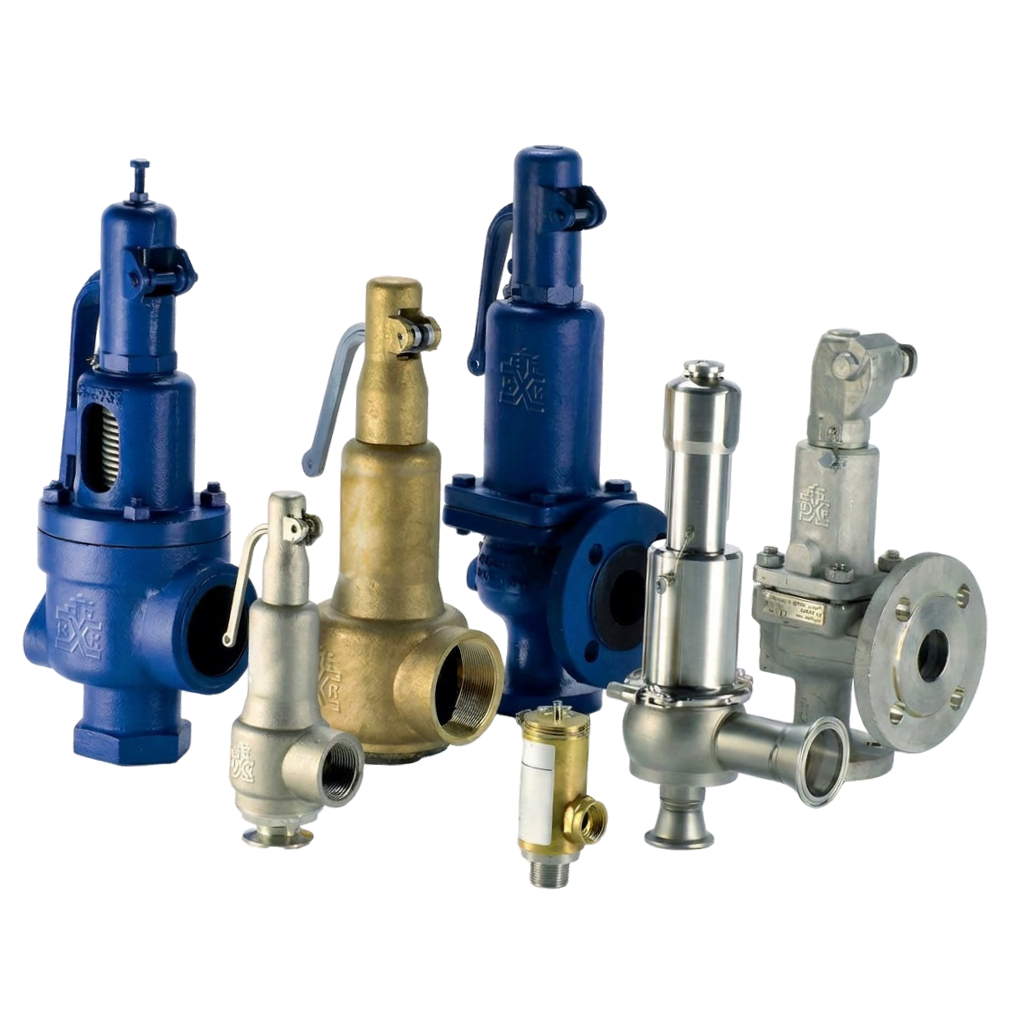

Классификация предохранительных клапанов

Предохранительные клапаны классифицируются по нескольким признакам:

• по высоте подъёма запорного органа;
• по типу нагрузки;
• по способу сброса рабочей среды;
• по конструкции и принципу действия.

Особенности выбора предохранительного клапана

При выборе предохранительного клапана необходимо учитывать:

• надёжность и прочность конструкции;
• герметичность перекрытия потока рабочей среды;
• быстродействие при превышении давления;
• автономность работы;
• коррозионную стойкость;
• устойчивость к воздействию высоких температур и агрессивных сред.

Правильный подбор предохранительного клапана обеспечивает длительный срок службы оборудования и значительно снижает риск аварийных ситуаций при эксплуатации.
